PCD02 DRIVER PER CELLE TASCHE
  • PCD02 DRIVER PER CELLE TASCHEPCD02 DRIVER PER CELLE TASCHE
  • PCD02 DRIVER PER CELLE TASCHEPCD02 DRIVER PER CELLE TASCHE
  • PCD02 DRIVER PER CELLE TASCHEPCD02 DRIVER PER CELLE TASCHE
  • PCD02 DRIVER PER CELLE TASCHEPCD02 DRIVER PER CELLE TASCHE

PCD02 DRIVER PER CELLE TASCHE

I nostri prodotti PCD02 POCKELS CELLS DRIVER sono popolari nel mercato. Generazione di impulsi ad alta tensione per il controllo di interruttori Q elettro-ottici (celle Pockels) in un laser a stato solido. Il bordo veloce HV (meno di 10 ns) assicura un eccellente contrasto pre e post-impulso.

Invia richiesta

Descrizione del prodotto

PCD02 DRIVER PER CELLE TASCHE


Caratteristiche del prodotto


Modello n.: PCD02

Marca: Coupletech


Capacità di fornitura e informazioni aggiuntive


Confezione:
Imballaggio in cartone
Produttività:
Cina
Trasporto:
Oceano, Terra, Aria
Luogo d'origine:
Jinan
Capacità di fornitura:
1000 pezzi
Codice HS:
9013901000



Imballaggio e consegna


Unità di vendita: borsa/borse

Tipo di confezione: imballaggio in cartone



Applicazione:


Generazione di impulsi ad alta tensione per il controllo di Q-switch elettro-ottici (celle Pockels) in un laser a stato solido. Il bordo veloce HV (meno di 10 ns) assicura un eccellente contrasto pre e post-impulso.


Caratteristiche:

â— Tempo di salita/discesa HV veloce:<10 ns


â— Ampiezza dell'impulso HV: fino a 4,0 kV

â— Frequenza di ripetizione degli impulsi: fino a 1000 Hz

â— Jitter, sistema da ingresso a uscita: <1,8 ns

â— Segnale di ingresso TTL (CMOS) richiesto (3,3/5 V, optoisolato)

â— Sorgente ad alta tensione incorporata

â— Controllo tensione AT: potenziometro "HV PROGRAM" o ingresso analogico.


Specifiche:

Ampiezza dell'impulso HV

1.0~4.0

kV


Tempo di salita/discesa

≤10

ns

Capacità di carico: 10PF

Tremolio dell'impulso HV

≤1.8

ns


I tempi di recupero

‰¤50

µs


Alimentazione di tensione

12

VCC

12±0,5 V, <150 mA

Frequenza di ripetizione dell'impulso HV

0~2000

Hz


Requisito dell'ampiezza dell'impulso di attivazione esterno

3.3–5 V

V

optoisolato

Ritardo impulso HV

70~90

ns

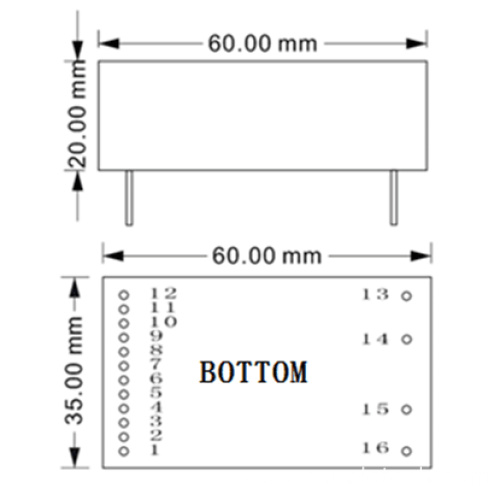

Dimensioni

60*35*20

mm


Temperatura di esercizio

-30~60

℃

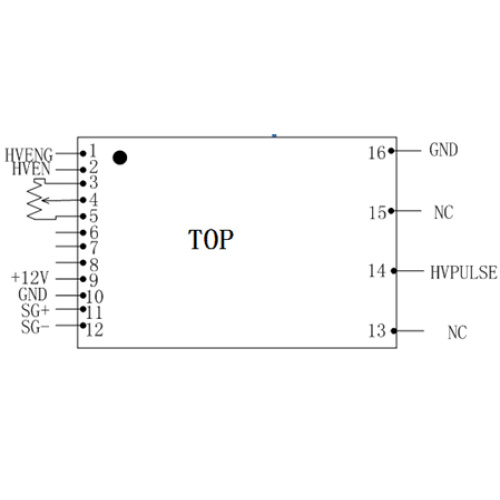

Schema di PCD02:



SPILLO

DESIGNAZIONE

DESCRIZIONE

1

IT+

L'uscita ad alta tensione è abilitata dal PIN1PIN2

([1" - disabilita, [0" - abilita)

2

IT-

9

+12V

Alimentazione in ingresso

10

GND

Ritorno dall'alimentazione

11

SG+

Passo da [0" o "1" su PIN11 PIN12 forma QImpulso commutato su Pockels Cell

12

SG-

13

NC


14

+HVPULSE

Elettrodo Q-switch: USCITA IMPULSI AT

15

NC


16

GND

Elettrodo Q-switch: GND

3

PROGRAMMA AT 1


Controllo della tensione ad alta tensione:

potenziometro [PROGRAMMA AT".

4

PROGRAMMA AT 2

5

PROGRAMMA AT 3

6

NC


7

NC


8

NC


l [0" significa livello logico 0 basso (0 V), [1" significa livello logico 1 alto (3,3/5 V)

l [NC" significa Nessuna connessione


SCHEMA A BLOCCHI ELETTRICI:

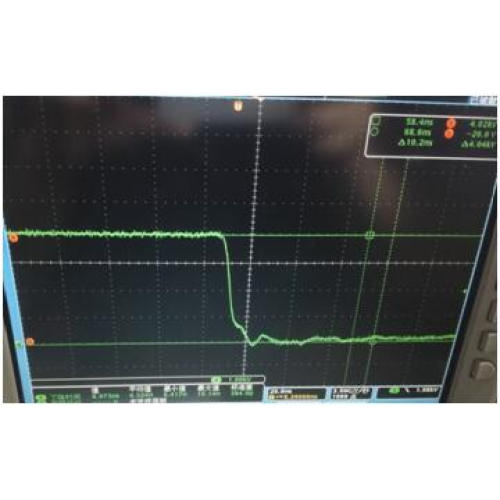

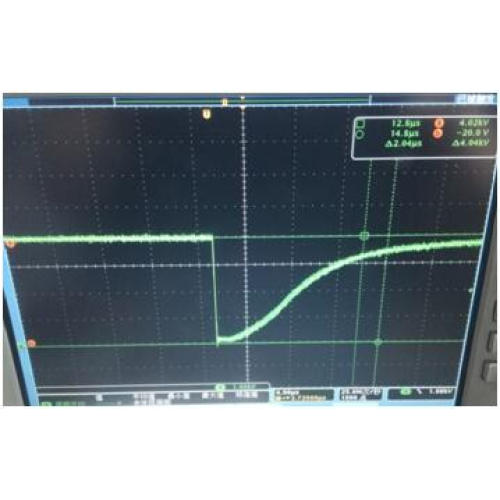

Uscita tipica:



Scheda demo di PCD02:




Cerchi un DRIVER PER CELLE POCKELS ideale Produttore e fornitore? Abbiamo un'ampia selezione a prezzi merci per aiutarti a diventare creativo. Tutti i Q-switch sono di qualità garantita. Siamo una fabbrica di origine cinese di impulsi ad alta tensione. Se hai qualche domanda, non esitare a contattarci.
